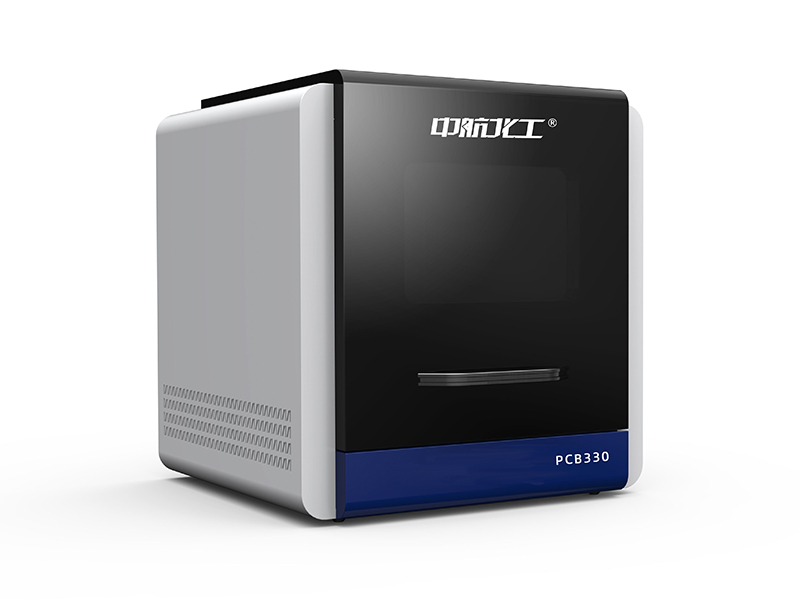

PCB雕刻機 電路板雕刻機 線路板雕刻機PCB330

主要功能：

1.可在覆銅板上鉆孔，雕刻線路，割邊，銑平面

2.可透銑、沿外形線進刀，使電路板與板材分離

3.具有原點直接設置、復位功能

4.利用軟件模擬加工，可預覽加工路徑

5.實時顯示加工路徑、進度，方便控制

6.多孔徑鉆孔一次完成，省卻了頻繁的換刀工序

7.高轉速主軸電機，轉速60000rpm

8.自動轉速控制，可根據刀具自動優化主軸轉速

9.定位銷定位，5個定位孔，定位更精確

10.設備配套自主研發的PCB雕刻軟件，能夠實現脫機模擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、區域選擇雕刻、組合雕刻、刀具選擇及換刀提醒等功能。

11.設備具有自我保護功能，XYZ雙限位保護，超限自停。

12.軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。

13.配套資源：配備演示視頻。

14.PCB雕刻機兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。

15.鋼板機身，金屬安全防塵罩，透明可視窗

16.選配底柜，讓工作環境整潔便捷

功能特點

直接用EDA/CAD設計數據，像繪圖一樣便捷。

精度高，功能多，從單面板到雙面板，從數字版到高頻板。

無環保顧慮，桌面設備，適合實驗室、教室等多種場所。

操作簡單，不必懂PCB工藝。

配置靈活，多用途，適合開發即時制作樣品，也適合教學或小批量制作。

主要參數：

加工面板：300*300mm

加工面數：單面板/雙面板

驅動方式：X、Y、Z軸步進電機

主軸轉速：0~60000rpm

雕刻速度：4.8m/min

加工線距：6mil

加工線徑：4mil

鉆孔深度：（0.02~5）mm

鉆孔孔徑：（0.4~3.175）mm

鉆孔速度：120strokes/min(Max)

控制方式：電腦控制

通信接口：RS-232串口/USB

操作系統：Windows XP/Win 7/Win 8

電源：交流（220±22）V,(50±1)Hz

功耗：800W

重量：150kg

外形尺寸：長*寬*高（700*700*680）mm

保險絲：3A

選配

底柜、計算機
